ARD70224 的详细规格
ARD70224 松下高频继电器
ARD70224是松下RD系列高频继电器的一种，该系列是能够对应最大26.5GHz SPDT，Transfer，SP6T 大功率、品种丰富的同轴开关。

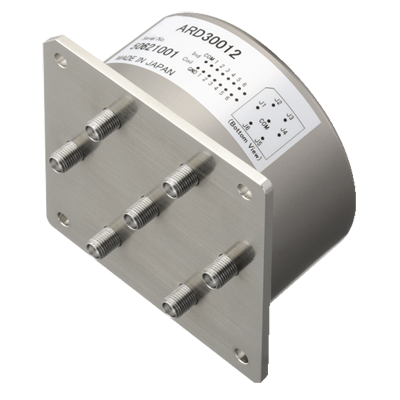

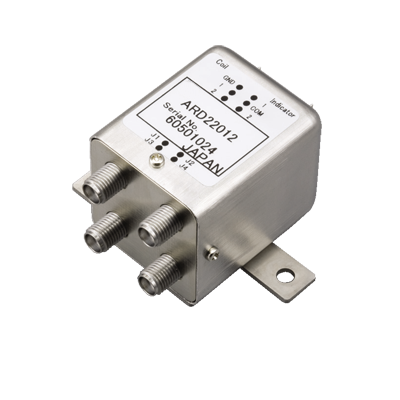

相关型号还有：ARD10012，ARD22012，ARD30012
RD同轴开关的特点：
1.高频频带的优越高频特性 (50Ω、～26.5GHz)
2.备有SPDT、Transfer、SP6T型产品
3.还可对应线圈驱动(+通用型)
4.高灵敏度：电气寿命长达500万次
用途：
1.放映・映像机器2.通信设备3.计测设备4.各种检查治具
| 项目 | 内容 |
|---|---|
| 订货产品号 | ARD70224 |
| 型号 | ARD70224 |
| 频率带宽 | 6GHｚ |
| V.S.W.R | Max. 1.25 |
| 阻抗 | 50 ohm |
| 插入损耗 | Max. 0.3 dB |
| 电阻 | Min. 70 dB |
| 触点构成 | SPDT |
| 触点材料 | Au plating |
| 触点容量 | 120W (at 3GHz) |
| 动作机能 | 故障防护型(无指示器) |
| 额定消耗功率 | 970mW |
| 线圈额定电压 | 24V DC |
| 操作端子 | 焊接端子 |
| 终端电阻 | 无终端电阻 |
| 有无数据打包 | 无 |
| 耐电压(触点间) | 500Vrms |
| 耐电压(触点-线圈间) | 500Vrms |
| 机械寿命 | 100万次以上 |
| 电气寿命 | 100万次以上 |
| 使用环境温度 | -55℃～+85℃ |
