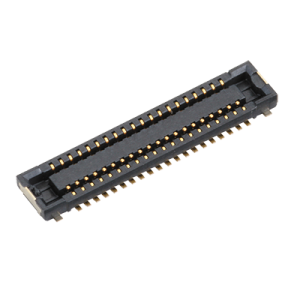

松下 AXE530127D 基板对FPC窄间距连接器
AXE530127D 是松下A4S系列60芯基板对FPC连接器插座，可适配AXE630124D 插头。该系列具有可适应各种环境的 “TOUGH CONTACT”结构以及组合宽度为2.5mm，有助于使机器进一步地实现小型化·智能化。其内部带有简易锁定机构，插入时有接触实感，卓越的插拔触感，并且拥有用于检查的连接器。因此被广泛用于智能手机、笔记本电脑和其他移动设备中。
松下A4S 基板对FPC检查用连接器的特点：
1.插拔次数达到3,000次。(推荐插拔时)
2.外形尺寸/引脚模式与标准品相同。
3.提高组合作业性，降低简易锁定机构的组合保持力，降低插拔力，更便于插拔。
检查用连接器对应的芯数如下：
| 商品名称 | 芯数 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A4S 检查用 |
10 | 12 | 14 | 16 | 20 | 24 | 30 | 34 | 40 | 44 | 50 | 54 | 60 | 64 | 70 | 80 |
| ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | |
松下F4S检查用连接器适用于模块单元的检查、机器组装工序中的检查，不能用于检查用途以外的场合。
松下 AXE530124D 连接器详细规格如下：
| 项目 | 内容 |
|---|---|
| 订货产品号 | AXE530127D |
| 型号 | AXE530127D |
| 连接器型 | 基板对FPC |
| 按分类 | 2 片型 (插座) |
| 插座/插头 | 插座 |
| 用途 | 智能手机, 笔记本电脑, 移动设备 |
| 端子间距(mm) | 0.4 |
| 芯数 | 30 |
| 组合高度(mm) | 0.8mm |
| 包装方式 | 包装卷带、塑料卷盘包装 |
| 包装规格 | 4mm间距卷带包装 |
| 包装数量 内箱 | 15,000个(1卷盘) |
| 包装数量 外箱 | 30,000个 |
| 增强焊接性能装置(有无) | 有 |
| 定位支柱 | 无 |
| 本体长度(L mm) | 8.50 |
| 本体高度(H mm) | 0.77 |
| PIN脚尺寸 (D mm) | 2.50 |
| 基板推荐加工尺寸 宽度(mm) | 2.90 |
| 额定电流 | 0.3A/端子(所有芯数共计为5A以下) |
| 耐电压 | AC150V 1分钟 |
| 绝缘电阻 (MΩ以上)（初始） | 1000 |
| 接触电阻 (mΩ以下) | 90 |
| 插拔寿命(次) | 30 |
| 材质(成形树脂名) | LCP树脂(UL94V-0) |
| 材质(端子/金属端子) | 铜合金 |
| 表面处理材质(端子/金属端子) | 低层电镀Ni,表层电镀Au |
