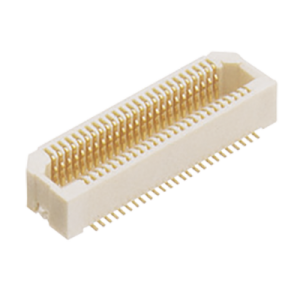

AXK5S80337YG 板对板窄间距连接器
AXK5S80337YG是松下 P5KS 系列板对板空间距连接器的80PIN（芯）插座。该系列采用可适应各种环境的 “TOUGH CONTACT”构造具有高可靠性、耐振动的特点，组合高度为3.0~9.0mm。最高可对应120PIN，有效组合长度长，组合有余裕，并且可在105°C环境中使用。被广泛应用于移动设备和工业设备中。
| 项目 | 内容 |
|---|---|
| 订货产品号 | AXK5S80337YG |
| 型号 | AXK5S80337YG |
| 连接器型 | 基板对基板 |
| 按分类 | 2 片型 (插座) |
| 插座/插头 | 插座 |
| 用途 | 移动设备, 工业机器 |
| 端子间距(mm) | 0.5 |
| 芯数 | 80 |
| 组合高度(mm) | 7.0mm/8.0mm/9.0mm |
| 包装方式 | 包装卷带、塑料卷盘包装 |
| 包装数量(内箱) | 1,000个 (1卷盘) |
| 包装数量(外箱) | 2,000个 |
| 增强焊接性能装置(有无) | 无 |
| 定位支柱 | 有 |
| 本体长度(L mm) | 23.20 |
| 本体高度(H mm) | 6.05 |
| PIN脚尺寸(D mm) | 5.40 |
| 基板推荐加工尺寸 宽度(mm) | 6.40 |
| 额定电流 | 0.5A/端子(所有芯数共计为16A以下) |
| 耐电压 | AC150V 1分钟 |
| 绝缘电阻 (MΩ以上)（初始） | 1000 |
| 接触电阻 (mΩ以下) | 60 |
| 插拔寿命(次) | 50 |
| 材质(成形树脂名) | 耐热性树脂(UL94V-0) |
| 材质(端子/金属端子) | 铜合金 |
| 表面处理材质(端子/金属端子) | 底层电镀Ni,表层电镀Au |
