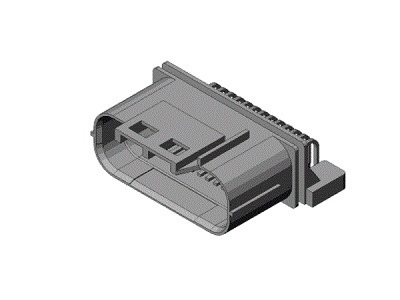

MX23A26NF1 JAE 车用防水连接器

MX23A26NF1 是日本航空电子工业株式会社（ JAE）的MX23A系列板对线用接插件，适用于各种防水设备，包括汽车，摩托车等。该连接器通过在其嵌合区域进行密封，并其电线压接区通过垫圈来实现全面防水，具有很高的环保性能。同时考虑到组装空间，也可以使用反向型销钉连接器(引脚朝上)。

JAE MX23A 系列板对线连接器的特点：

  • 低矮款加板组装高度为18.3mm，插座连接器最大高度为22.2mm。(12~34针)
  • 插座接触采用高可靠性的双散热片结构，并且在前端侧配置了大倒角以防止损坏索环。
  • 可在前盖安装过程中检测到插座触点是否完全插入其外壳。
  • 为了减小尺寸，插座端子压接区使用了完全防水的索环。
  • 在连接器的嵌合区域适用防水密封圈，这样充分保护了绝缘子壁，防止用手触碰。
  • 还可提供反向型销钉连接器(引脚朝上)。(*不包括12，36针)
  • MX23用于插座端子和虚拟引脚。

MX23A26NF1 JAE 车用接插件的规格：

项目 内容
间距 2.5 mm
针数 26针
是否防水 是
额定电流 3 A
耐电压 1000 VACr.m.s. (1分钟)
绝缘电阻 100 megohm 以下
接触电阻 最大 10 milliohm (初始)
使用温度范围 -40 度至125度 (环境温度+传导引起的温升)
适用电缆 (电缆类型，导电面积) AVSS, AVS (partially): 0.3 至1.25 mm2
