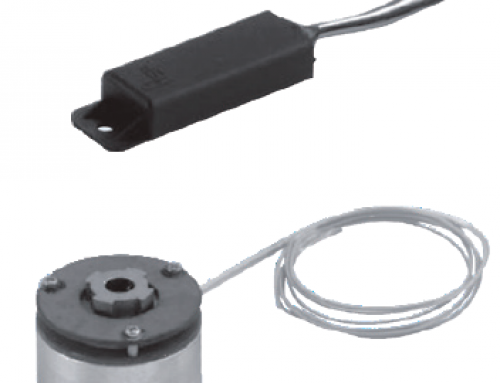

ZMB3(8)A24 麻电子微型电磁制动器
麻电子(ASA)微磁制动器的工作原理:
ZMB3(8)A24 / ZMB3(6)A24 是日本麻电子工业株式会社ZMB系列无励磁电磁制动器,其使用耐磨损性强的摩擦材料,具有寿命长,无需调节,安装方便,制动音轻,体积小且制动力矩大的特点。若使用专用电源规格的制动力矩更大。
因此,常用于防止伺服马达定位的移动;防止竖直使用的滚珠丝杠的螺母因为自身重量而下落以及机器人的位置保持等。
麻电子(ASA)专用电源的工作原理:
ZMB3 ( )A24 微型电磁制动器及专用电源的详细规格:
型号 | 单体规格 | 专用电源规格 |
MB3( )A24 | MB3( )P24 | |
额定电压 | DC24V±10% | |
最大电流 | 0.1A | 0.3A |
瞬间最大功率 | 7.2W | |
消耗功率 | 2.4W以下 | 1W以下 |
静摩擦力矩 | 20N⋅cm | 36N⋅cm |
吸合时间 | 40mS 以下 | |
释放时间 | 10mS 以下 | |
吸合电压 | 20V 以下 | |
释放电压 | 3V 以上 | 10V 以上 |
惯性力矩 | 3.2g⋅cm2 | |
绝缘电阻 | DC500V ≥ 10mΩ | |
绝缘耐电压 | AC1000V – 1分钟 | |
绝缘等级 | F 级 | |
重量 | 110g | 112g |
转子内径 | ø6,ø8(H7) |
